Určení

Tato aplikace umožňuje přenos dat mezi řídícím systémem stroje vaším mobilem nebo tabletem s OS Android pomocí sériové linky. Typické použití je přenos technologických programů pro obrábění, ale lze také přenášet ostatní data stroje. Např PLC nebo strojní parametry. Aplikace podporuje ukládání dat na FTP server a Google Disk, aby mohla být data sdílená mezi více uživateli nebo zařízeními.

Podporované řídící sytémy jsou Siemens Sinumerik, Fanuc, Heidenhain, Yaskawa, Mitsubishi, Mazak a mnoho dalších. Podstatné je, aby stroj byl vybaven sériovým komunikačním rozhraním.

HW požadavky

  • mobil nebo tablet s podporou USB OTG
  • USB Serial převodník si čipsetem FTDI nebo PL2303
  • adaptér USB typu A na typ Micro USB nebo adaptér USB typu A na typ USB C v závislosti na typu USB na vašem Android zařízení

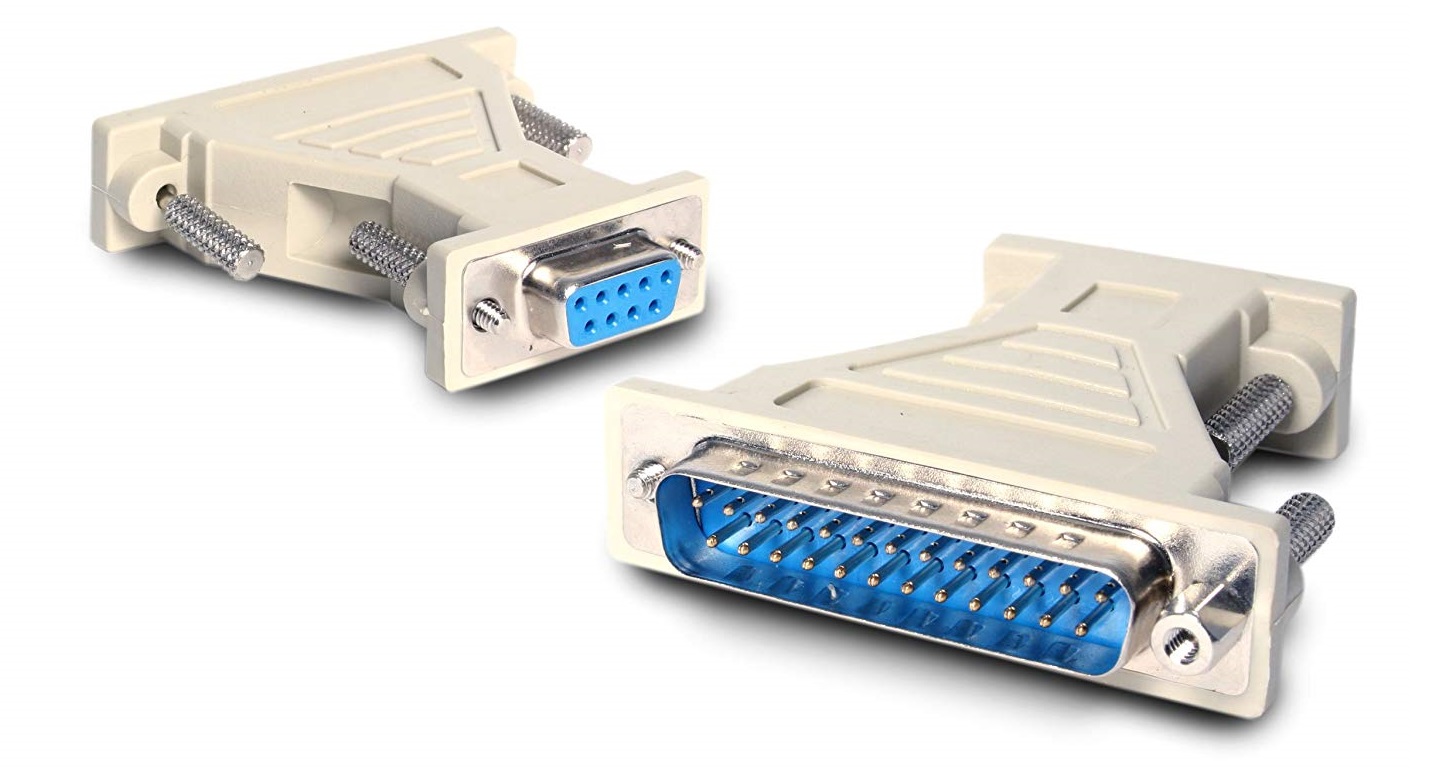

  • adaptér DB9 F na DB25 M, pokud má stroj DB25 sériové rozhraní
  • null modem redukci DB9 F na DB9 F nebo null modem kabel DB9 F na DB9 F, pokud má stroj DB9 sériové rozhraní

Snímky jednotlivých komponent naleznete níže.


Stažení

Nyní na Google Play

Ochrana osobních dat

Privacy Policy



Snímky aplikace

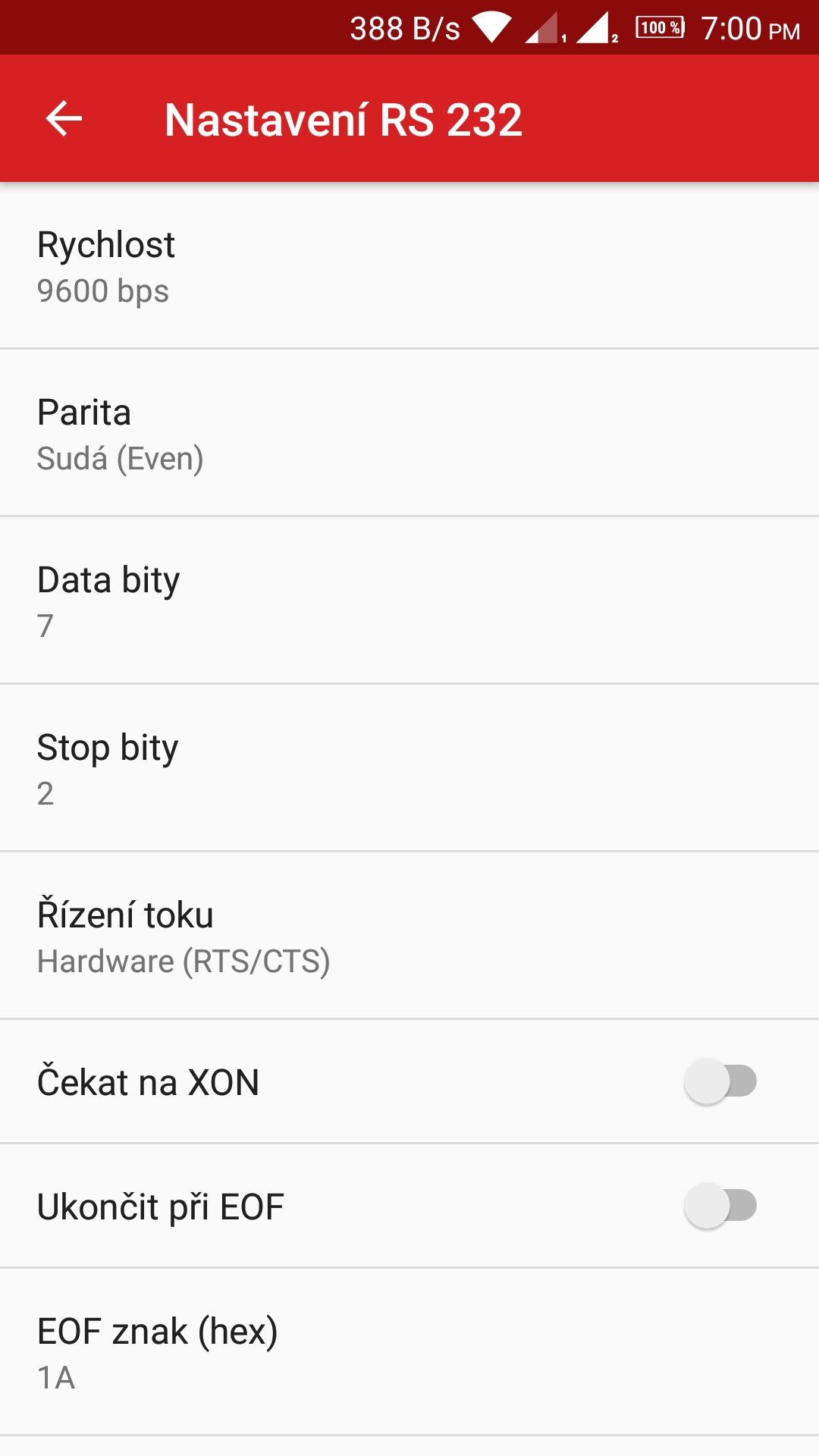

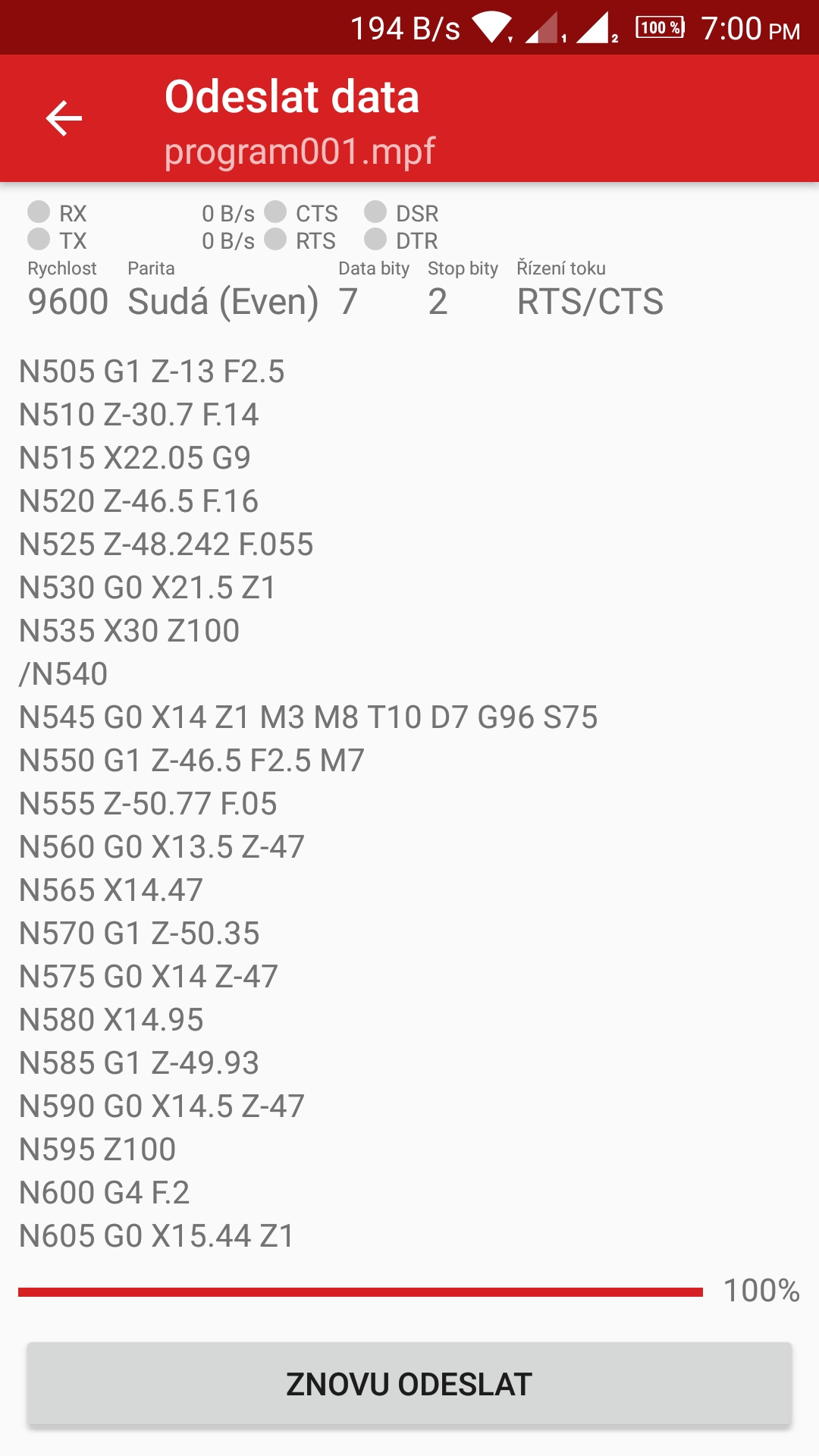

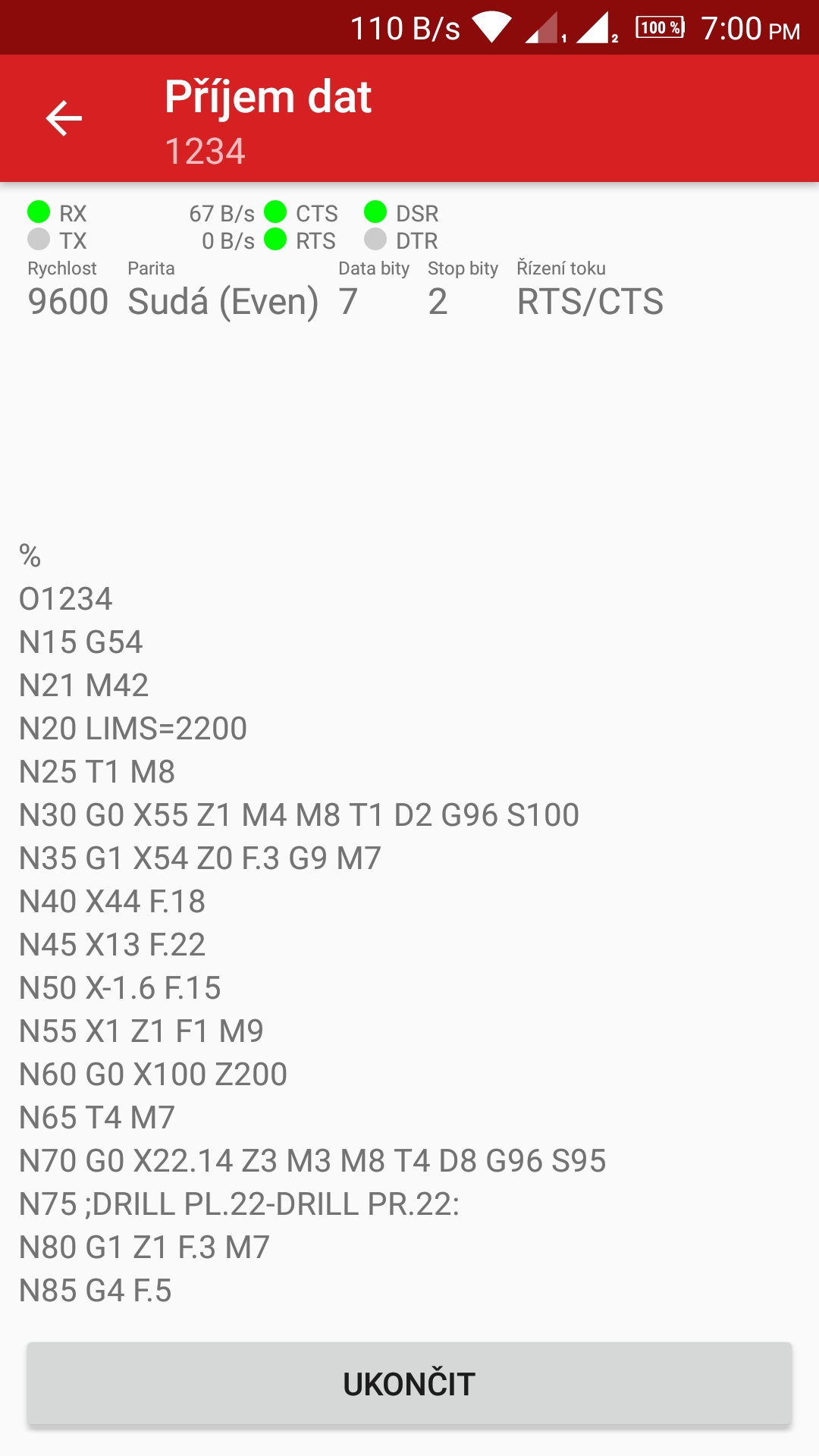

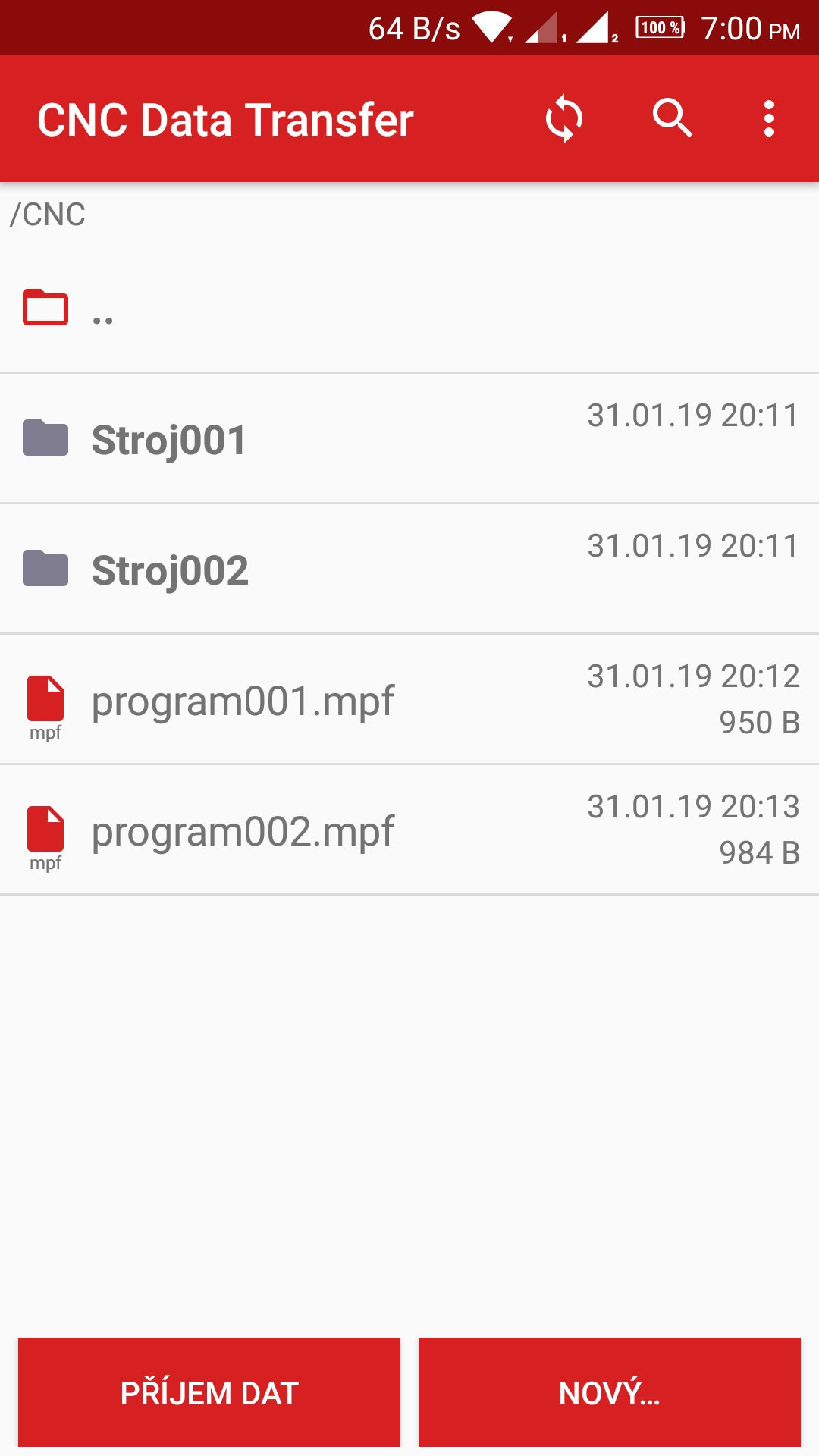

CNC Data Transfer Snímek 1 CNC Data Transfer Snímek 2 images/CncDataTransfer/CNC Data Transfer Snímek 3 CNC Data Transfer Snímek 4

Obrázky komponent

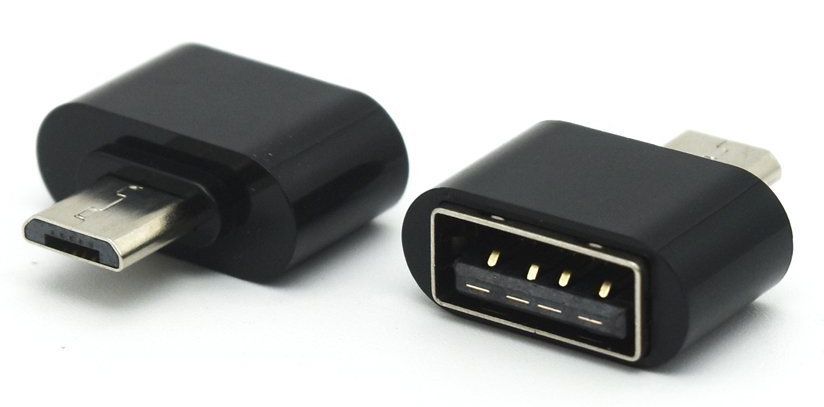

Adaptér USB typu A na typ Micro USB

Micro USB OTG adapter

Adaptér USB typu A na typ USB C

USB C OTG Adapter

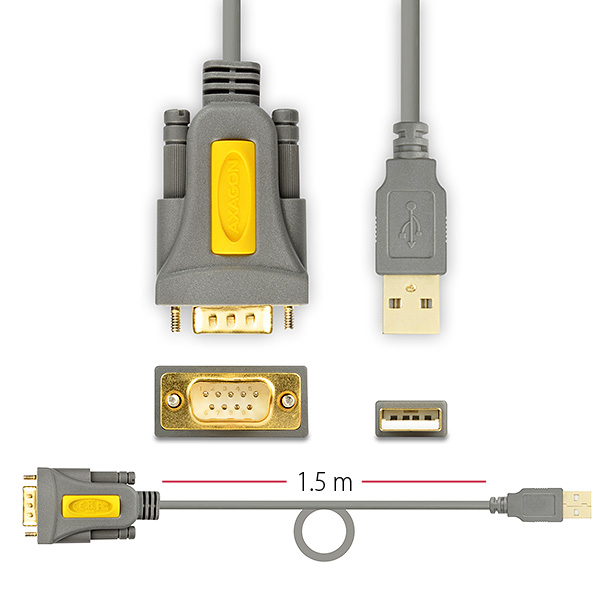

USB - serial adaptér

USB - serial adapterUSB - serial adapter

Adaptér DB9 F na DB9 M + schéma

Schéma pro Siemens Sinumerik

Schéma pro Fanuc - Hardware Handshaking

Schéma pro Fanuc - Software Handshaking

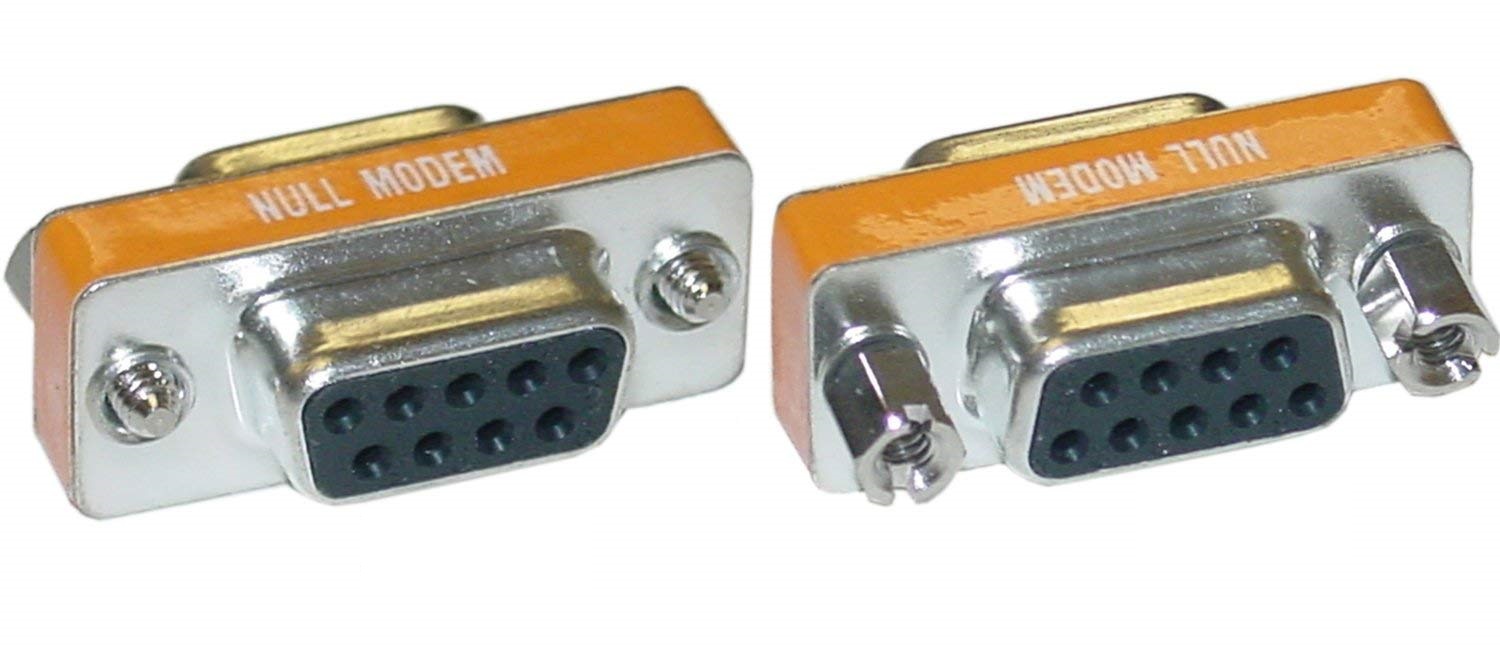

Mini null modem adapter + schéma

Mini null modem adapterNull modem wiring
