| Základní informace: |
|
 snímek 1/3

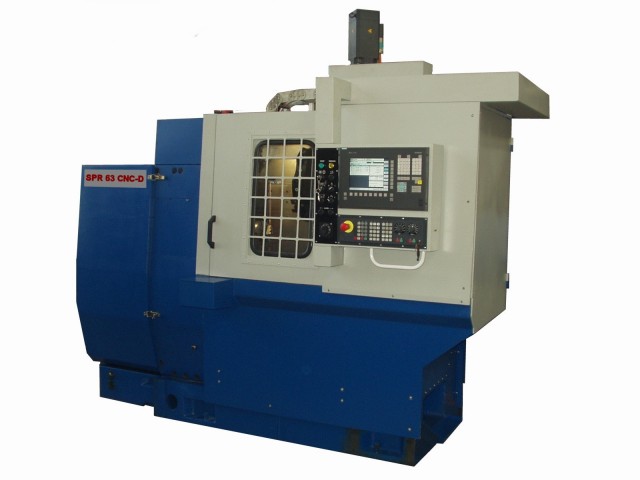

Původní převodovka vřetníku je nahrazena přímým náhonem vřetene s plynulou regulací otáček. Soustruh je určen pro výrobu tvarově složitých součástí přírubového i hřídelového charakteru v opakované malosériové a kusové výrobě. Je vybaven řídícím systémem Siemens 810D, který umožňuje soustružení válcových, kuželových i kulových tvarů na povrchu i uvnitř obrobku a také řezání závitů válcových i kuželových. Obrobky se upínají do hydraulicky ovládaného průchozího sklíčidla, jehož upínací tlak lze seřídit podle tuhosti obrobku.
|
|
|
| Vybavení: |
| - Řídící systém: |
|
|
| - Pohony vřetena a posuvů: |
- Digital Siemens (rychloposuv 25m/min)
|
| - Měniče vřetena a posuvů: |
|
|
| - Nástrojová hlava: |
- Duplomatic elektrická 12ti polohová (VDI 40)
|
| - Upínání: |
|
|
|
| Zvláštní příslušenství: |
| Chladící zařízení, dopravník třísek, hydraulické upínací zařízení. |
|
|
| Hlavní technické údaje : |
| Vrtání vřetena |
75 |
mm |
| Maximální průchod tyče vřetenem |
63 |
mm |
| Maximální oběžný průměr nad podélným suportem |
470 |
mm |
| Maximální oběžný průměr nad příčným suportem |
270 |
mm |
| Točná délka |
250 |
mm |
| Rozsah plynule řazených otáček vřetena |
20-4000 |
ot/min |
| Maximální pojezd suportu podélně |
740 |
mm |
| Maximální pojezd suportu příčně |
325 |
mm |
| Rychloposuv |
25 |
m/min |
| Průměr sklíčidla |
250 |
mm |
| Počet nástrojů v revolverové hlavě |
12 |
|
| Výkon hlavního elektromotoru |
18,5 |
kW |
| Půdorysná plocha stroje (délka x šířka) |
3000x2800 |
mm |
| Výška stroje |
2650 |
mm |
| Hmotnost stroje |
6000 |
kg |
|
|
