| Základní informace: |
|
 snímek 1/4

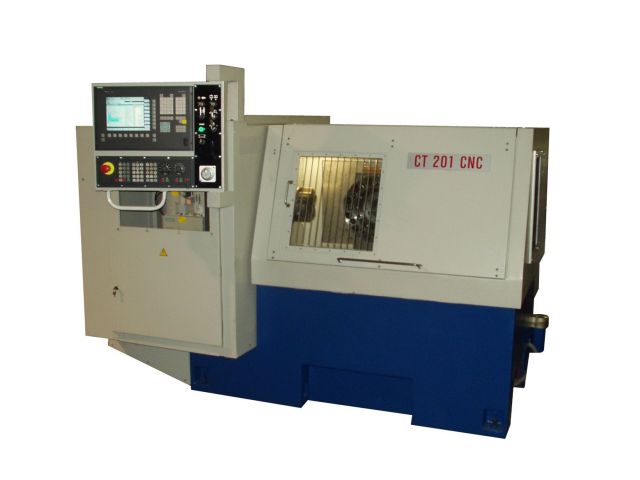

Numericky řízený revolverový soustruh CT 201 CNC je určen pro obrábění přírubových částí, kratších hřídelů a součástí z tyčového materiálu. Stroj umožňuje použítí různých technologických operací, jako například soustružení vnějších, vnitřních a čelních ploch válcových, kuželových i kulových, vrtání i vystružování otvorů, řezání závitů apod.
|
|
|
| Volitelné vybavení: |
| - Řídící systém: |
|
|
| - Pohony vřetena a posuvů: |
- digital Siemens (rychloposuv 20m/min)
|
| - Měniče vřetena a posuvů: |
|
|
| - Nástrojová hlava: |
- Duplomatic elektrická 12ti polohová (VDI 30)
|
| - Upínání: |
|
|
|
| Zvláštní příslušenství: |
| Přední chlazení, zadní chlazení, kleštinové upínání,sklíčidlové upínání, dopravník třísek, vedení materiálu, odebírání obrobku atd. |
|
|
| Hlavní technické údaje: |
| Maximální průměr soustružení přírubové součásti |
125 |
mm |
| Maximální průměr soustružení hřídelové součásti |
125 |
mm |
| Maximální průměr tyčového materiálu |
40 |
mm |
| Maximální délka obrábění |
300 |
mm |
| Rozsah otáček vřetena |
50-5000 |
ot/min |
| Maximální zdvih podélného suportu |
400 |
mm |
| Maximální zdvih příčného suportu |
185 |
mm |
| Počet poloh pro nástrojové hlavy pro rotační nástroj |
6 |
|
| Počet nástrojů v hlavě |
12 |
|
| Výkon hlavního elektromotoru |
11,2 |
kW |
| Provozní příkon stroje |
17,8 |
kW |
| Půdorysná plocha stroje: délka x výška |
2315x3150 |
mm |
| Hmotnost stroje |
3970 |
kg |
|
|
