Základní informace:

bwd  snímek 11/11  fwd
Číslicově řízený revolverový soustruh SRU 40 CNC je určen pro obrábění přírubových částí, kratších hřídelů a součástí z tyčového materiálu.V normálním provedení je vyráběn v 7 základních variantách. Jednotlivé varianty umožňují použít různých technologických operací, jako například soustružení vnějších, vnitřních a čelních ploch válcových, kuželových i kulových, vrtání i vystružování otvorů, řezání závitů, mimostřední vrtání i frézování, jak v ose soustružení, tak i kolmo na ni, obrobení druhé strany obrobku apod.

Volitelné vybavení:
- Řídící systém:

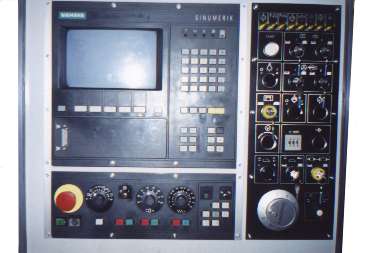

  • Siemens Sinumeric 810T GA.3
- Pohony vřetena a posuvů:
  • analog Siemens (rychloposuv 10m/min)
- Měniče vřetena a posuvů:
  • Siemens Simodrive 611 analog
- Nástrojová hlava:
  • hydraulická 12ti polohová
- Upínání:
  • Kleštinové
  • Sklíčidlo
Varianty provedení stroje:
ECONOMIC - soustružnické operace včetně řezání závitů, vrtání, vystružování otvorů apod.
ECONOMIC + - navíc obrábění druhé strany obrobku zajištěno vřetenem víceúčelového koníku.
STANDARD - pohon rotačních nástrojů, vřeteníky s mechanickým polohováním po 5°.
STANDARD + - navíc obrábění druhé strany obrobku zajištěno vřetenem víceúčelového koníku.
SPECIAL - Vřeteníky s "C" osou
SPECIAL + - navíc obrábění druhé strany obrobku zajištěno vřetenem víceúčelového koníku.
RAPID - jako STANDARD s vřeteníkem pro vysoké otáčky (8000/min 22 kW AC).
Zvláštní příslušenství:
Přední chlazení, zadní chlazení, kleštinové upínání,sklíčidlové upínání, zařízení pro opracování druhé strany, dopravník třísek, vedení materiálu, odebírání obrobku atd.
Hlavní technické údaje:
Maximální průměr soustružení přírubové součásti 125 mm
Maximální průměr soustružení hřídelové součásti 125 mm
Maximální průměr tyčového materiálu 40 mm
Maximální délka obrábění 300 mm
Rozsah otáček vřetena 50-5000 ot/min
Maximální zdvih podélného suportu 400 mm
Maximální zdvih příčného suportu 185 mm
Počet poloh pro nástrojové hlavy pro rotační nástroj 6
Počet nástrojů v hlavě 12
Výkon hlavního elektromotoru 11,2 kW
Provozní příkon stroje 17,8 kW
Půdorysná plocha stroje: délka x výška 2315x3150 mm
Hmotnost stroje 3970 kg
